帶式傳聲器
發布日期：2018-11-16 瀏覽量：1715次
帶式傳聲器較多采用鋁箔作為振帶，因此也稱為鋁帶傳聲器，帶式傳聲器與動圈式傳聲器的工作原理基本相同，不同的是動圈式傳聲器的導體是將圓形音圈黏在接收聲波的振膜上，懸在磁路系統的磁氣隙中，也即其構造與動圈式電動揚聲器相似，而帶式傳聲器則采用履帶或其他金屬帶（如鈦）代替線圈與膜片。

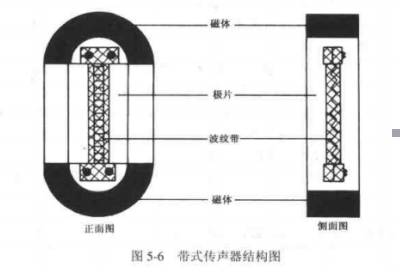

帶式傳聲器可以看作是動圈式傳聲器的變形，它的帶狀導體既是可它的振膜，又是它的音圈，其換能機理也是帶動導體切割磁力線產生感生電動勢。金屬帶的運動是由傳到它的前后壓力差決定的，但是傳聲器結構并不復雜，金屬帶是一根很輕的波紋型鋁合金金屬帶，一般也采用金屬化塑料帶或鈦箔帶制成，懸于強磁場的兩個磁極之間，一般情況下振帶厚度約為10-20um，長度通常為30mm，且多做成波折狀，聲波使金屬帶震動。做切割磁力線的運動，在振帶的兩端產生感生電動勢，進而產生電流，將聲音轉換成相應的電信號，圖5-6所示為帶式傳聲器結構圖。
由帶式傳聲器的結構可知，這種類型傳聲器的阻抗通常只有零點幾個歐姆，而且靈敏度也較低，為此，帶式傳聲器通常配置有升壓變壓器，這樣不僅可以適當提高其輸出電壓，相當于提高了靈敏度，同時也將其輸出阻抗調整到幾十至幾百歐姆的常規范圍之內。
帶式傳聲器的高、低頻特性均較優良，在不加特殊聲學補償的自然狀態下，呈8字形指向特性，音質極好，中音區柔和自然，高音區音質逼真，是播音室，錄音棚常用的傳聲器之一，但帶式傳聲器因鋁帶很薄而變得十分嬌氣，易壞，且特別怕振動，一般都要懸吊使用，不適合在經常移動的場合使用，故其使用不及動圈式傳聲器廣泛。
