產品特性/ product features
產品特點
90°×70°擴散角度設計用于遠程的投射距離，可使用在禮堂、體育場館等大型場地中（是目前唯一能提供90°×70°擴散角度的大型導波管）。

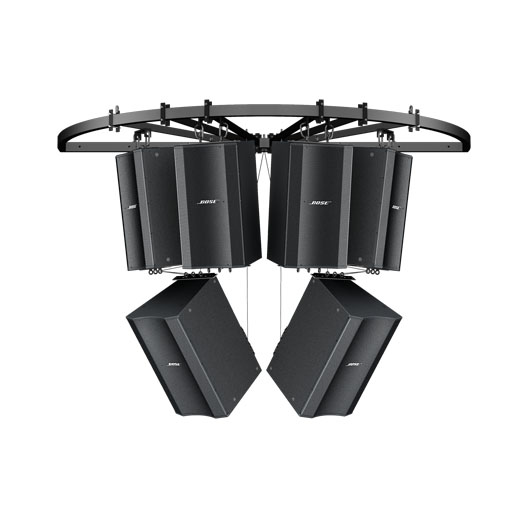

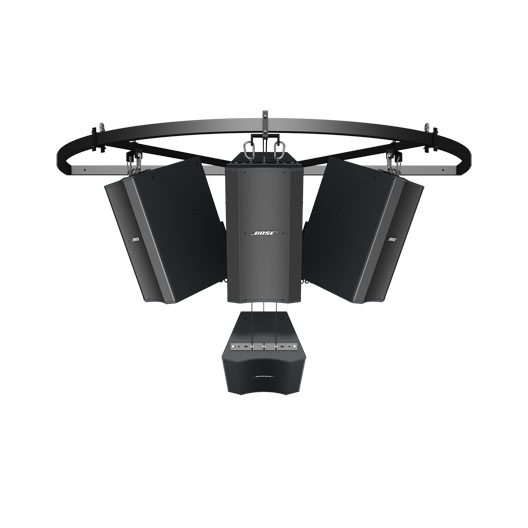

中高頻揚聲器，可與獨立的低音揚聲器（Bose® MB12或MB24低音列陣）組成群組使用，或者直接用于語言擴聲場所。
2個Bose V2中頻組件整合兩個4.5寸延伸頻率范圍的單元，具有更小的失真和改進的頻率響應。
與普通8寸或12寸單元相比，能提供更平滑、更自然的語言擴聲表現。LT 9702 WR揚聲器配有兩個Bose V2中頻組件。

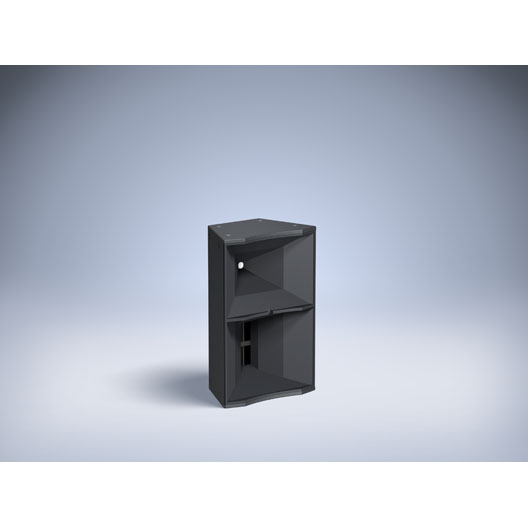

Bose大型導波管提供有效的90°×70°擴散角度控制（可控頻率大約250 Hz水平和500 Hz垂直）。將揚聲間的聲音重疊最小化，減小梳狀濾波干擾并提高語言清晰度。
符合IEC529IPX5等級，可使用在室內或戶外環境中。
技術參數
頻率響應(±3dB)：220Hz-16kHz
頻率范圍(-10dB)：170Hz-18kHz
推薦高通保護濾波器：170Hz，四階濾波器（24dB/倍頻程）
輻射角度：90°H×70°V
靈敏度（SPL/1W@1㎡）：105dB SPL
最大聲壓級SPL@1m：連續126dB SPL（132dB SPL峰值）
長期功率處理：140瓦（峰值560瓦）
標稱阻抗：8Ω
驅動程序
高頻：3英寸（76毫米）音圈壓縮驅動程序
中頻：2個Bose V2中頻組件，每個包含2個4.5英寸單元
低頻：無
符合IEC 529 IPX55標準的室外環境
連接器：兩個并聯的NL4Neutrik®Speakon®連接器
懸掛/安裝：十六點SAE 3/8“ - 16個螺紋插件（每個4個：頂部，底部，側面），不銹鋼
尺寸：878.8毫米×572毫米×687.1毫米
凈重：93磅（42.3公斤）
運輸重量：116磅（52.6公斤）
備注
1在消聲環境中使用推薦的主動式EQ在軸上測量的頻率響應和范圍。
2在自由場（無邊界加載增益）下測得的靈敏度與建議的主動EQ相關，參考1W / 1m。
3靈敏度和功率處理規格計算的最大SPL，不包括功率壓縮。
4功率處理使用經過濾的粉紅噪聲進行測試，符合IEC 268-5,6 dB波峰因數，100小時，并帶有推薦的EQ。
5 LT WR揚聲器必須垂直安裝用于室外安裝。 水平位置（旋轉90度）僅適用于室內安裝。
產品科技/ Product science

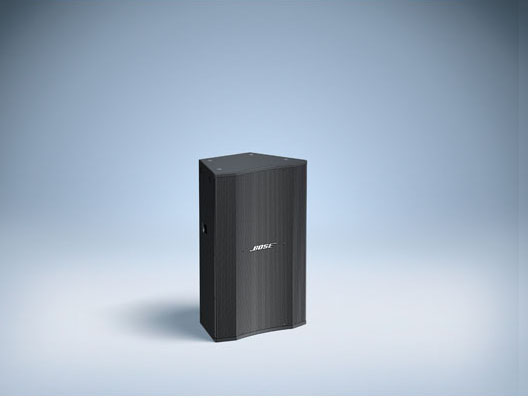

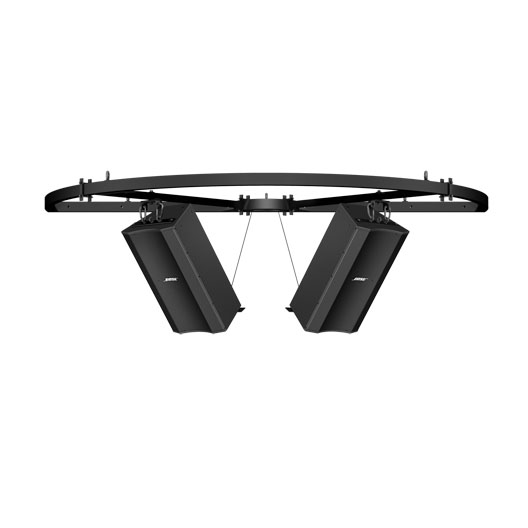

Bose LT9702 WR 是一款長沖程的中高頻揚聲器，設計可與其他LT揚聲器組成群組，形成連貫的聲音覆蓋面，在需要精確的聲音覆蓋和較高語言清晰度的中、大型場所中固定安裝使用。與多揚聲器組成的線性列陣相比，大型導波管所形成的狹窄的90°×70°擴散角度 ，能為大多數需要遠射程的體育場館等場地提供更物有所值的揚聲器系統方案。
產品規格/ Product specification
|
頻率范圍(-10dB) |
170Hz-18kHz |
頻率響應(±3dB) |
220Hz-16kHz(±3dB) |
| 持續功率處理 |
140瓦（峰值560瓦) |
阻抗 | 8Ω |
| 靈敏度（SPL/1W@1㎡） |
105dB SPL |
最大聲壓級SPL@1m |
連續126dB SPL（132dB SPL峰值） |
| 輻射角度 |
90°H×70°V |
外形尺寸 |
878.8毫米×572毫米×687.1毫米 |
| 重量 | 42.3 Kg | ||
